雷達物位計

1.概述：

雷達物位計適用于對液體、漿料、顆粒料及塊料的物位進行非接觸式連續測量，適用于溫度、壓力變化大；有惰性氣體及揮發存在的場合。

采用微波脈沖的測量方法，并可在工業頻率波段范圍內正常工作。波束能量較低，可安裝于各種金屬、 非金屬容器或管道內，對人體及環境均無傷害。

2.工作原理：

通過天線系統發射并接收能量低的短的微波脈沖。雷達波以光速運行。運行時間可以通過電子部件被轉換成物位信號。一種特殊的時間延伸方法可以確保短時間內穩定和精確的測量。即使工況比較復雜的情況下，存在虛假回波，用微處理技術和調試軟件也可以準確的分析出物位的回波。

天線接收反射的微波脈沖并將其傳輸給電子線路，微處理器對此信號進行處理，識別出微脈沖在物料表面所產生的回波。正確的回波信號識別由脈沖軟件完成，精度可達到毫米級。

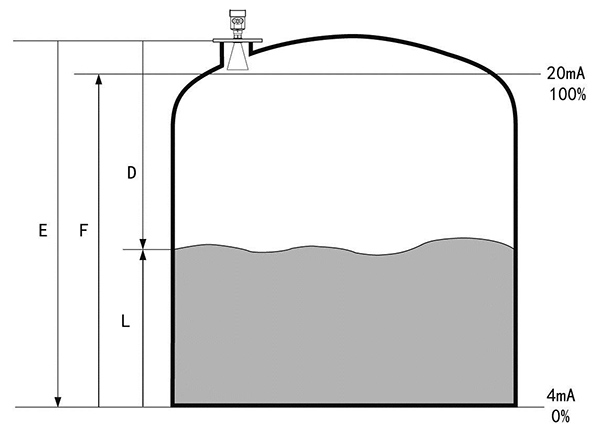

距離物料表面的距離D與脈沖的時間行程T成正比：D=C×T/2；其中C為光速。因空罐的距離E已知，則物位L為：L=E-D。

通過輸入空罐高度E（=零點），滿罐高度F（=滿量程）及一些應用參數來設定，應用參數將自動使儀表適應測量環境。對應于4－20mA輸出。

3.技術參數：

4.安裝要求：

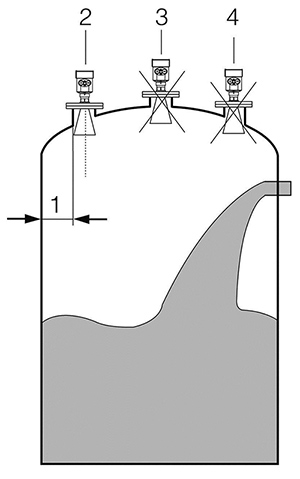

推薦位置，罐壁至安裝短管的外壁應滿足以下要求：離罐壁距離為罐體直徑的1/4或1/6處，離罐壁的安裝距離為測量范圍的1/10。例如: 10m液位儲罐，離罐壁的安裝距離應1m。

1.不能安裝在入料口的上方

2.不能安裝在中心位置，如果安裝在中央，會產生多重虛假回波，干擾回波會導致真實信號丟失。

3.如果不能保持儀表與罐壁的距離，罐壁上的介質會黏附造成虛假回波，在調試儀表的時候應該進行虛假回波存儲。

錐形罐的安裝：
錐形罐頂部平面，可裝在罐頂正中間，可保證測量到錐形底部。

有堆料的儲罐：
有料堆時天線要垂直對準料面。若料面不平，堆角大必須使用萬向法蘭來調整喇叭角度使喇叭盡量對準料面 。 （由于傾斜的固體表面會造成回波衰減，甚至丟失信號的問題）

罐內安裝說明：
1.在信號波束內，應避免有如下安裝物：限位開關，溫度傳感器等。
2.對稱裝置，真空環，加熱線圈，擋板等等。
3.罐內有干涉物件，應采用導波管進行測量。
