調整型流量計_選型及測量特點

長徑噴嘴流量計/孔板流量計/平衡流量計/文丘里流量計/楔形流量計，制造過程嚴格按照國家2018.515號文件執行！

提供國家監督檢驗證書！

一、概述

 調整型流量計是一種革命性的差壓式流量?jī)x表，其工作原理與其他差壓式流量計一樣，都是基于密封管道中的能量轉換原理：在理想流體的情況下管道中的流量與差壓的平方根成正比；用測出差壓值根據伯努利方程即可計算出管道中的流量。調整型流量傳感器是一個多孔的圓盤節流整流器，安裝在管道的截面上，每個孔的尺寸和分布是基于特殊的公式和測試數據而定制的，稱為函數孔。當流體穿過圓盤的函數孔時，流體將被平衡整流，渦流被最小化，形成近似理想流體，通過取壓裝置，可獲得穩定的差壓信號，根據伯努利方程計算出體積流量、質量流量。

調整型流量傳感器具有對稱多孔結構特點，能對流場進行平衡，降低了渦流、振動和信號噪聲，流場穩定性大大提高，使線性度比孔板提升了5～10倍，重復性提高了54％，為0.15％，從其綜合性能來看，調整型流量計屬于高檔流量計行列。
5:1量程比時，線性度可達±0.3％；
7:1量程比時，線性度可達±0.5％；
10:1量程比時，線性度可達±1.0％

調整型流量計選型：

測量系統：

            1．選型計算

每臺調整型流量計在制造前都要根據工藝參數進行選    計算，確定開孔位置與大小，從而確定這臺表的設計性能。計算確定了差壓值、測量范圍、測量精度范圍、壓力損失以及推薦的β值。

2.校驗

每臺調整型流量計在出廠前經過實流標定。如果不進行實流標定，也必須進行模擬標定，我單位根據多年數據可以精確給出流量系數值。

  3. 部件材質

調整型流量計使用的部件材質都是經過嚴格篩選的合格產品，保證流量計的常時間連續準確工作。

  4.閥門與三閥組

調整型流量計是節流裝置，其系統中包括一次閥門、三閥組、排污閥等；其方便用于系統的調試與檢修。閥門與三閥組材質按照合同要求配備。

  5.差壓變送器與流量處理系統

差壓變送器是節流裝置差壓測量，將差壓信號轉換成電信號輸出，流量處理系統將差壓變送器電信號通過軟件計算轉換為流量信號顯示、記錄、輸出。

  6.安全要求

任何人在安裝、檢查或維護平衡流量計時都應對管道的結構及系統的壓力、溫度必須有清晰正確的認識。起吊、安裝儀表時應該小心，若起吊與安裝不正確可能損傷儀表。

在調校儀表時，必須使用合適且正確的工具。

在調整及拆裝儀表時，應該保證管道內不存在對人身安全有威脅的情形。

開車前必須檢查所有的連接是否牢固，密封是否符合設計要求，必須與流量計保持一定安全距離，避免事故發生。

  7.開箱、校驗

流量計到貨后進行開箱檢查，防止流量計或配件在運輸過程中損壞或丟失。若發生隨機文件或流量計有問題，請及時聯系。

  8.流量計安裝定位

每臺調整型流量計安裝必須符合取壓口安裝要求，水平安裝節流件與垂直安裝節流件取壓存在區別，注意導壓管排布平衡流量計。

  9.配管要求

安裝調整型流量計建議上游直管段為大于3D，下游直管段為大于1D，D代表安裝管道的公稱通徑。由于調整型流量計自身特點，當流量計在鄰近1個90度彎管或鄰近不在同一平面的2個90度彎頭時，流量計精度無影響。當變徑安裝時，注意直管段。

  10.   取壓口的方位

水平安裝流量計時，對于氣體測量介質，取壓口在管道上方；對于液體或蒸汽介質時，取壓口在管道側面，于時鐘3點或9點位置。垂直安裝時，取壓口方位無要求。

11．引壓管

盡可能安裝好引壓管，當沒有介質流通時，不會產生差壓信號。

注意：如介質為氣體或蒸汽時，可能介質會在引壓管中凝結，請注意以下兩點：

1、     引壓管應水平走一段距離以保證豎直線同儀表間有足夠距離，確保垂直管線內無蒸汽。

2、     對于垂直安裝場所，在引壓管的安裝方面符合節流裝置導壓管排布要求。

12．補償要求

在對于氣體或蒸汽、密度變化大的液體測量，系統需要增加溫度、壓力補償。溫度一般在節流件7～10D處，壓力在節流件3～5D處。

13．安裝檢查要點

★差壓變送器的滿量程是否符合流量計設計要求。

★差壓變送器零點是否符合要求。

★差壓變送器與積算儀連接是否正確，積算儀參數設定是否正確。

★引壓管是否吹掃了。

★引壓管是否有泄漏。

★閥組是否按要求關閉。

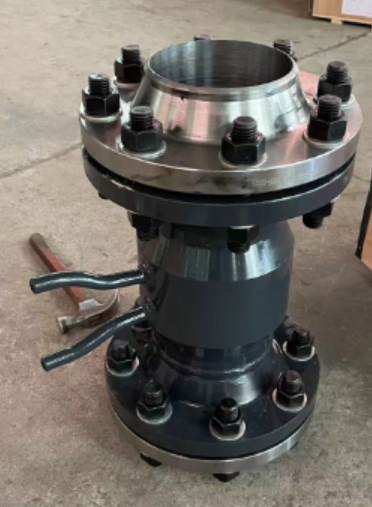

調整型流量計實物圖：
